#Anhang: Neues aus der Phono - Ecke
Unsere Phono- oder Stereo-Ecke ist eine über 50 Jahre junge Geschichte, die wir im Jahr
2017 adoptiert haben - das war keinesfalls ein billiges Späßchen, mit 330 Langspielplatten,
die nach und nach dazu gekauft und von mir selbst in mühsamer Kleinarbeit "restauriert" wurden.
Die Technik: Nordmende Philharmonic RE1100 und Nordmende Philharmonic RP1400 mit Telefunken TL700 3Wege Klangboxen.
Kein 600er Pullmann aber garantiert ein gediegener Kapitän!
In der High-End-Liga der 1970-1980iger Jahre spielt das schon mit..
..und genau das wollten wir.
Auf der anderen Seite des Zimmers ist ein 2. Regal der gleichen Art mit der CD - Sammlung.
Musik gibt es also genug bei uns.
Mein Problem ist immer, daß es irgendwann mal genug sein muß und die Sammlung als abgeschlossen
erklärt wird - die Lieder jener Epoche wiederholen sich öfter, als daß ein fehlender Song
erwischt wird: Liedgut eines einzigen Interpreten auf der LP werden gerne langweilig, gemische Platten sind
uns am liebsten. (Im Jahr 2020 ist das Bücher-Fach und eines darüber ebenfalls mit Platten voll)
Die ersten Boxen sind ca 50x33x30 cm groß und je gut 12kg schwer, 36ltr Volumen,
dabei geht der Fußboden sanft mit..
Lautsprecher Box TL 700, Telefunken Deutschland (TFK),
(Gesellschaft für drahtlose Telegraphie Telefunken mbH. Deutschland / Germany)
Vermutlich aus dem Jahr 1975
Abmessungen (BHT) 330 x 465 x 235 mm
Tieftöner 204 mm, Mitteltöner 110 mm, Hochtöner 42 mm, Nennbelastbarkeit 45 Watt,
Musikbelastbarkeit 60 Watt, Übertragungsbereich 30 - 20000 Hz, Widerstand 4 Ohm.
https://www.radiomuse um.org/r/telefunken_lautsprecher_box_tl_700.html
Nach Ostern 2018 habe ich noch ein Boxenpaar dazu bekommen, das neben der Couch
aufgestellt wird.
(**An der Anlage wird dazu umgeschaltet oder zusammen geschaltet mit dem ersten Boxenpaar,
wir haben immer alle 4 Boxen geschaltet und merken kein Nachlassen der Leistung, aber einen deutlich besseren Klang)
Heco/ Planet 3- Wege Lautsprecher Boxen von Hans G. Hennel.
Model: Planet Pl 803
Technische Daten:
Nennbelastbarkeit: 60 W
Musikbelastbarkeit: 80 W
Frequenzgang: 30- 25000 Hz
Übergangsbereiche: 550/ 2800 Hz
Impedance: 4- 8 Ohm
Abmessungen: B x H x T
24, 5 cm x 45 cm x 23 cm
Gewicht: ca. je 8,2 kg
Gut erhalten, in Schmitten / Taunus hergestellt, nicht so weit von uns weg..
Und beide Lautsprecher-Paare laufen perfekt ZUSAMMEN,
die Telefunken oben, die Heco unten auf dem Holzboden..
..erst jetzt zeigt die Anlage ihre volle Dynamik!
***
Die Bedienungs- und Reparaturanleitung war nicht leicht zu bekommen - es ist mir gelungen.
(Diese Komponenten werde ich stets auf der Beobachtungsliste von E bay halten, falls doch mal ein Teil kaputt geht -
damit eine besonders hohe Systemsicherheit
garantiert werden kann: Was als hervorragend ausgetestet ist, soll auch beibehalten werden. (exakt diese Modellbezeichnungen, ohne
weitere Experimente !)
Marke: Nordmende
Antriebstyp: Direktantrieb
Modell: RP 1400 0.151 H
Baujahr: 1980 - 1981
Hergestellt in: Japan
Farbe: Silber
Leistungsaufnahme: 4 W
Abmessungen ca. 438 x 143 x 370 mm.
Vollautomatischer Plattenspieler mit wählbarer Wiederholung
Regelbares Antiskating
Beleuchtetes Stroboskop mit Drehzahlregulierung
Antrieb: Quarzgeregleter Direktantrieb
Drehzahl: 33,33/min, 45/min +/-2,5%
Gleichlaufschwankungen: < 0,045
Rumpelgeräuschabstand: >63 dB
Frequenzgang: 20 Hz - 25 kHz
Plattenteller: 312 mm; Aluminium-Legierung; 1 kg
Betriebsart: Teilautomatisch
Pitch: ja
Tonarm: S-förmig, statisch ausbalanciert
Auflagekraft: 15 p = 1,5 g
Tonabnehmer: Audio Technica AT 12 XE
Gewicht: 8 kg
Vollautomat
Ölgedämpftes Tonarm - Hebewerk
Anti - Skating - Einrichtung
Geschwindigkeitsanzeige mit Stroboskop
Gummigelagerte Dämpfungsfüße
Dazu meint man im Hifi Forum:
"Soweit ich mich erinnere, kostete das Gerät um 1000,- DM ohne Verstärker, bin aber nicht sicher -
ich mußte den ja nicht wie üblich im Laden kaufen, ich habe ja in einem Hifi-Studio gearbeitet
und bekam alles zum Einkaufs-Preis.
Aber gut isser!! Hat zwei Motoren und läuft völlig geräuschlos, mit solidem Magnesium-Teller"
Der Forenfan hat da etwas vertan, denn es gibt für Mitarbeiter nur 10% Vergünstigung, also
wird der Verkaufs - Preis bei 1100 DM gewesen sein. Teuer genug !
Welcher Hersteller hinter dem RP1400 stecken mag? Vermutlich Akai oder JVC, genau weiß das wohl keiner, die Recherche zum JVC lag
bei 1100 DM Neupreis, der Forenfreund hatte wohl recht. Nun gut, das ist schon bald 50 Jahre her.. heutige Geräte
werden wohl so lange nicht halten..
(Ich kaufe mir auch davon ein Service-Manual, eine Reparatur-Anleitung, dann ist alles komplett)
***
Nordmende HiFi Receiver RE 1100
(Dieses Gerät habe ich zweimal, d.h. beide voll funktionsfähig, bei einem hängt die Skala-
Radio ist bei uns nicht angesagt, also unwichtig-
eines ist nur angeschlossen- so braucht beim Defekt nur noch umgesteckt werden
und weiter geht es mit dem Hörgenuß.
Der defekte Reciever wird dann selbstverständlich fachlich repariert.

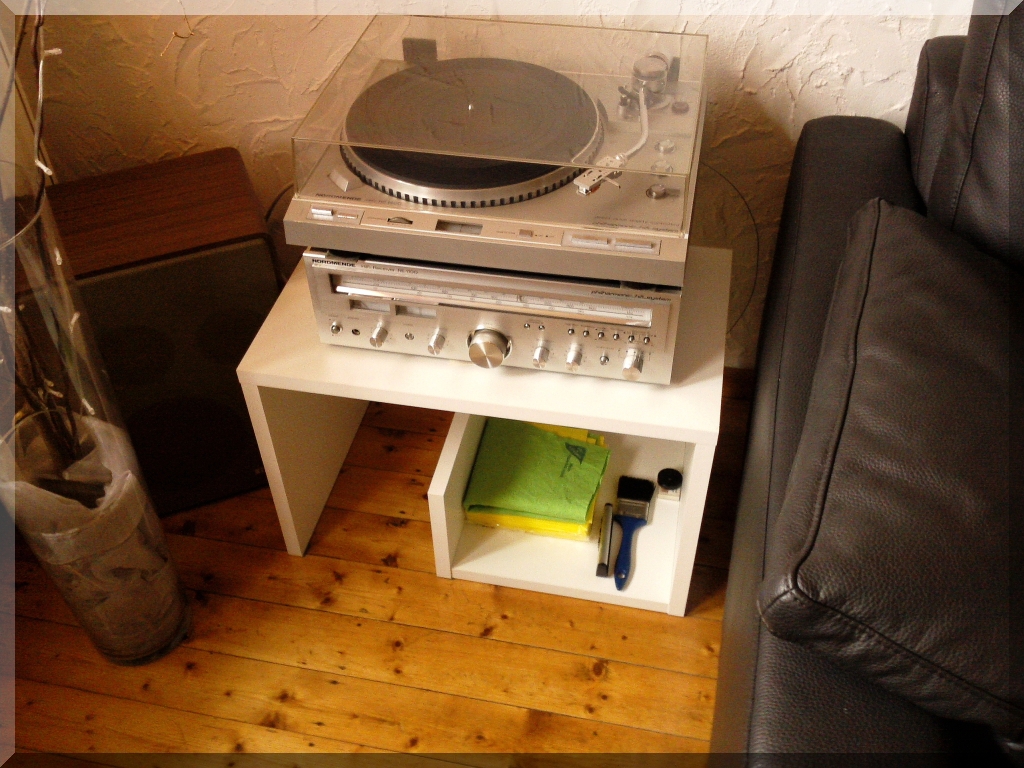

Das Tischchen habe ich mittig -nicht sichtbar- durch zwei stabile Winkel verstärkt; sicher ist sicher.
Der weitere Nutzen: Die Bedien-Freundlichkeit ist durch die nun höhere Lage des Plattenspielers
besser geworden)
Leistungsaufnahme 190W
6 ICs, 40 Transistoren, 29 Dioden 6LEDs.
6FM Kreise plus 2 Keramikresonatoren
4Am Kreise plus 2 Keramikresonatoren
ZF Kreise:
3FM 10.7MHz plus 2 Keramikresonatoren
4AM 460kHz plus 2 Keramikresonatoren
Wellenbereiche: 145-345 kHz 510-1650 kHz 87,5 -108 MHz
Ausgangsleistung 2x35W Sinus** an 4Q 2x55W Musik
UKW Tuner mit 3f. Drehkoabstimmung und mit MOS FET Eingang. Bereichsanzeige mit Leuchtdioden.
Getrennter AM- und FM-Verstärker mit Keramik Doppeltresonatoren, Muting Schaltung
bei FM, schwenkbare Ferritantenne, 2 Anzeigeinstrumente für Feldstärke und FM Nullpunkt.
PLL Decoder mit autom. Stereo-Mono-Umschaltung. Endstufen mit IC's und Schutzschaltung.
Breite 440mm Höhe 140mm Tiefe 290mm
Hersteller: Nordmende (Vorgängermodell, nur zur Daten-Ergänzung)
Modell: PA 1100
Baujahre: bis ca. 1979
Hergestellt in:
Farbe: silber, schwarz
Typ: Analog
Fernbedienung: Nein
Leistungsaufnahme: 230W
Abmessungen: 440 x 147 x 325 mm (B x H x T)
Gewicht: 7 kg
Anschlüsse
Anzahl der Eingänge: 4
Phono (2,5 mV)
Tuner (150 mV)
Tape 1/2 (150 mV)
Aux
Anzahl der Ausgänge:
4x 4 Ohm Lautsprecher**
Kopfhörer
Technische Daten
Dauerleistung (bei Klirrfaktor)
4 Ohm: 2x 37 Watt
Dynamikleistung
8 Ohm:
4 Ohm: 2x 55 Watt
Gesamtklirrfaktor: 0,1 % / 35 Watt
Frequenzgang: 20 - 25.000 Hz
Signalrauschabstand: 62 dB Phono / 76 dB Hochpegel
Stereokanaltrennung: 60 dB
Klangregelung:
Bass: Ja / Regler (11 Raststufen)
Höhen: Ja / Regler (11 Raststufen)
Mitte: Taste
Loudness: Ja / schaltbar
High Filter: Ja / schaltbar
Low Filter (Subsonic): Ja / schaltbar
Mute: Ja / schaltbar
Direct/Line-Straight:
Besondere Ausstattungen
VU Meter
Volume-Regler mit 41 Raststufen
https://www.radio museum.org/r/telefunken_lautsprecher_box_tl_700.html
nordmende-ersatz teile-receiver.mega-ersatzteile-online.de/receiver-ersatzteile-nordmende-m1kvfed4
Nach meinen Recherchen dürfte die Anlage aus TL700, RP1400 und RE1100 gut 3000 DM gekostet haben,
mit den 4 Boxen (3Wege) kostete die Anlage ca 4500 DM.
Zur Pflege der Platten gehe ich so vor:
Die werden erst einmal nach Musikrichtungen in Regale getan, wovon nun 4 Stück gebraucht wurden:
Solche mit Einzelinterpreten, Klassik, Instrumental und Schlagerparaden.
Bei übergreifenden Themen, wie z.B. alte Volksmusik oder Country/Shanty muß man eben sehen,
Volksmusik kam zur Klassik und die beiden anderen Arten zu Instrumentals, weil dort noch Platz war.
Inzwischen sind 630 LPs vorhanden, die alles Wichtige abdecken, was es in der Plattenzeit so gab.
(Gegen Oberkrainer oder Bayernmusik sind wir allergisch, die sind nicht in den Regalen zu finden!)
Ich spiele die Platten von links nach rechts aus den Regalen ab, zuerst die A - Seiten,
später die B - Seiten, damit alle Platten durchgespielt werden.
Das hat sich bewährt, weil dann die Schwachstellen und Knisterkügelchen (Staub) entfernt werden -
sowie etwas stärker knistert, wird der Tonarm angehoben, zur Seite geschoben und die Platte
on the fly entnommen, nochmal gründlich mit Essig-Essenz gereinigt, das ich auf einem Wattepad habe.
Normalerweise genügt es, wenn die Platte vor dem Abspielen auf einem sauberen Staubtuch
mit einem trockenen Watte-Pad gereinigt wird- von außen nach innen, also mit der
Laufrichtung, ohne das Label zu benässen.
(Div. Tests haben ergeben, daß die Wischerei gegen die Laufrichtung, also von innen nach außen - den typischen Staub-Stau in den Rillen eher verteilt hat, als zu beseitigen)
Die Nadel hat ab und an noch Staub anhaften, das muß sorgsam mit einem kl. Pinsel und Leuchtlupe entfernt sein..
Die Platten sind heute - so gut wie - "sozialisiert" und sauber, was ungetrübten Hörgenuß bringt.
Bei dieser Anlage hört man eben alles - und daß das so bleibt, macht einige Tests erforderlich.
Deshalb habe ich die Boxen in halber Höhe an der Wand befestigt, entkoppelt sozusagen, die Einstellung von "Mittenbetont"
auf "Neutral" gestellt und so auch die Bässe und Höhen, ohne "loudness" und anderen Schnickschnack.
Nun kommen die Lieder noch besser und natürlicher rüber, wie man so schön sagt.
Ein Drittel der Platten sind von der A Seite her gehört und nochmal und nochmal gereingt worden..
..irgendwann wird dann jede Platte weitestgehend knisterfrei laufen, dann kommen die B Seiten dran.
Wir staunen immer wieder, wie schnell 2 Stunden Hörgenuß vorbei gehen !
Unsere Freude an den LP Schallplatten hält tüchtig an, so hören wir täglich zwei Stunden Musik als
eine Soiree sozusagen. Unser Sohn meinte: Das hört man vom 1. Stock über das Erdgeschoss bin ins Keller-Bad, wo man nicht nur
den Bass, sondern auch die Melodie mitbekommt..
Jetzt fehlt nur noch eine bunte LP: http://www.kraftfut termischwerk.de/blogg/ein-online-archiv-fuer-farbige-schallplatten-colored-vinyl-records/
coloredv inylrecords
The dark side of the moon (pink floyd) ist leider ausverkauft und sollte 829 Euro kosten.. das hätte meinen
Rahmen um das Zigfache überschritten.
Besonders gut gefällt uns diese hier: LP everything all the once birds
coloredvin ylrecords.com/birds-everything-all-at-once
coloredvi nylrecords.com/blog/25-unusual-and-creative-records
schoeneor dnung/die-sache-mit-den-schallplatten-vinyl-recycling/Buchstuetzen
Hier muß man aufpassen, aus LPs kann man keine Buchstützen machen, habe ich versucht, ist zu instabil.
So manches abgebildete LP Regal ist nicht standfest genug, die Platten sind sehr schwer!
Man muß ja auch nicht alles haben - wir sind schon sehr froh, es so weit gebracht zu haben, daß die Platten
sauber laufen..
Als Trost, daß mir die bunten Platten wohl nie zukommen, habe ich mir gerade 6 alte Italien-Platten
bestellt, die schon recht selten geworden sind. Funr ecords Berlin machts möglich, so bleibt der Preis günstig.
(Irgendwie kriege ich die noch unter)
Zum Thema "ernste Musik" möchte ich oder möchten wir hier sagen, daß diese Komponisten wohl schwermütig
gewesen sein müssen, denn Musik kann niemals "ernst" sein, sondern ist immer Entspannung und Unterhaltung,
sonst wäre es keine Musik.
"Di di di du ramram di du ramm ram ram di du ramram.."
Wir werden bei dieser Anlage bleiben und Komponenten mit gleichen Teilen ersetzen, falls mal was
nicht zu reparieren ist.
Schallplatten sinnvoll zu sortieren ist nicht leicht, nun habe ich Einzelinterpreten, Gruppen, je alte Schlager,
neuere Schlager - Sampler, Stilmixe -wie Weihnachten, Volksmusik und Fahrtenlieder- extra, Oper/Operetten/Musicals, und
geistliche Musik, mittelalterliche Tanzmusik, Instrumentalplatten, Country und Shanty oder Norddeutsche Lieder
Ein neues Regalfach ist freigeräumt, das entzerrt die Plattensammlung, die bereits viel zu dicht stand.
Vielleicht ist noch Platz für ein paar neue LPs, falls uns noch ein Interpret fehlt. (Komplett ist man
bekanntlich nie, bei dieser Zahl der LPs wiederholen sich manche Lieder bei verschiedenen Interpreten,
das ist zwar auch reizvoll, das liegt aber nicht in dieser Sammel-Idee.) Die neuen Vinyl-Platten haben keinen
guten Ruf, man munkelt, daß diese von schlechterer Qualität als die alten LPs sein sollen. Das liegt wohl an
den ausgelutschten Pressen, die noch immer nicht erneuert worden sind. Also kann ich auch gleich die günstigen
LPs kaufen, die vom Händler aus Berlin sind -andere Quellen haben mehr Ärger als Freude bereitet. (Freilich ist da noch viel Reinigungsarbeit zu leisten, bis die
Platten "sozialisiert" sind, auch wenn sie optisch sauber ausschauen) Die Preise für neue LPs sind bei ca 20
Euro, früher werden es wohl durchschnittlich 20 DM gewesen sein, die man dafür hat anlegen müssen. Es
kommt auf jeden Fall ein schöner Batzen zusammen.. Nun sind nochmal 9 Platten nachbestellt worden, man gönnt sich ja
sonst nix - somit wäre auch die allerletzte Genre-Lücke gefüllt, die wir zu hören beabsichtigen.
Im Mai sind nochmal 7 LPs dazu gekommen, denn "a Capella" und ein paar spezielle Schlager fehlten noch in
der Sammlung. So werden langweilige Wiederholungen leicht vermieden: Bis man die alle durchgehört hat,
vergeht schon seine Zeit !
Im Juli nochmal 9 LPs - als Neuzugang, 2 mit mexikanischen Liedern, der Rest an Schlagerparaden aus den 70igern- langsam wird es eng im Regal - nun finde ich keine neuen Platten mehr..
Oktober 2018 nochmal 10 LPs, diesmal wird das Klassik-Fach rappelvoll.. (es fehlten noch ein paar Flöte- und Violine- Platten, Vorklassik - etc. nun
ist der Überblick deutlich runder )
***
Unglaublich wie das Concerto für 2 Trompeten, Streicher und Cembalo C-dur (Vivaldi) von der
Nordmende philharmonic hifi system Platte klingt!
***
Nun ist alles voll ausgefüllt mit den LP, die wir auch wirklich hören mögen:
(Stand 23.12.2018, alle Rubriken im groben Sinne benannt, wo z.B.
unter Klassik von Musical bis Beethoven alles zu
verstehen ist)
Klassik 75 , Volkslieder 34 , Seemannslieder 49, Wildwest 39, Einzelinterpreten 69, Gesangsgruppen 23,
Schlagerparaden 114, Filmlieder 10, sonstige Themen-LPs wie Südsee, Dudelsack, Jazz oder Zither 22,
Instrumental 33 und noch zwei kl. Singles - zusammen eben über 660 Schallplatten.
(Das heutige Bild ist also nochmal dichter als oben zu sehen, fünf dickere Alben stehen
nun dort, wo links die Bücher standen..)
Der Toni Marshall (HR4 06.15 27.1.2013 -Sonntagfrüh- gemeldet) soll -sinngemäß- gesagt haben:
"Was ist denn an den Schlagertexten so banal?
Die Oper- und Operettenstücke sind auch nicht anders,
wenn man aufmerksam zuhört..
dort kommt auch mindestens zehn mal hintereinander ich liebe dich vor-
wir Schlagerleute wollen die Leute nur unterhalten und froh machen,
durch das vom Alltag abgelenkt werden, die Lieder sollen gefallen - mehr nicht.
Ich bin die Unterscheidung so was von leid,
wo einige immer wieder von guter oder schlechter Musik unterscheiden wollen
und daraus eine Art Physik machen"
Das sehe ich auch so, das kann auch auf meine Kocherei zutreffen!
Unterhaltung, Essen und Trinken sind Grundbedürfnisse,
die sehr unterschiedlich sein können -
meinen Beitrag dazu habe ich mit der Veröffentlichung der Rezepte getan..
Ganz wichtig ist mir dabei, daß mit möglichst geringem Aufwand und ohne,
daß große Spülberge übrig bleiben,
schnell und schmackhaft ein Essen auf den Tisch kommt, das alle gerne essen.
| |
